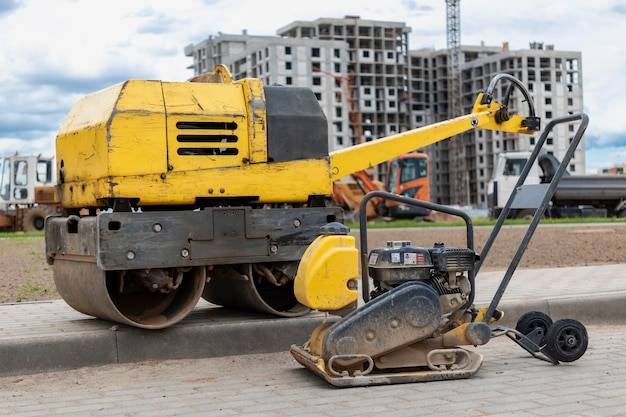

Na co zwrócić uwagę wybierając walce budowlane?

Wybierając walce budowlane, w pierwszej kolejności dopasuj typ maszyny do materiału, głębokości wymaganego zagęszczenia oraz warunków roboczych, ponieważ różne mechanizmy działania i konstrukcje wałów determinują skuteczność i jakość nawierzchni [1][2][3][5][8]. Kluczowe są sposób oddziaływania na podłoże statyczny, wibracyjny lub udarowy, konfiguracja bębnów jednobębnowa lub dwubębnowa oraz rodzaj wałów gładkie stalowe, ogumione lub okołkowane, co wprost przekłada się na efekty zagęszczania gruntów, asfaltu i betonu [1][2][3][4][6][8][9]. Wibracje do 50 Hz umożliwiają głębokie zagęszczanie nawet do 4 m, zaś walce dwubębnowe zapewniają podwójny przejazd zagęszczający w jednym cyklu, co zwiększa wydajność na dużych frontach robót [1][2][7].

Czym są walce budowlane i jak działają?

Walce budowlane, nazywane też drogowymi lub do zagęszczania, to maszyny z cylindrycznymi wałami, które przez nacisk statyczny, wibracje lub uderzenia zwiększają gęstość warstw gruntu i mieszanek mineralno asfaltowych w robotach ziemnych, drogowych oraz infrastrukturze [1][2][3][4][6][8][9]. Rdzeń działania stanowi kontakt bębnów z podłożem i przekazanie energii mechanicznej na warstwę, co redukuje porowatość i poprawia nośność [2][3][5].

Walce statyczne wykorzystują wyłącznie masę własną, skutecznie domykając warstwy na małej głębokości, podczas gdy walce wibracyjne łączą nacisk z drganiami do 50 Hz, co pozwala na penetrację i konsolidację gruntu do około 4 m w głąb [2]. W grupie udarowej zagęszczanie wynika z serii kontrolowanych uderzeń spadających obciążeń, co stosuje się tam, gdzie wibracje lub czysta statyka są niewystarczające [2][3][5].

Jakie rodzaje walców wyróżnia się według sposobu oddziaływania?

Podział podstawowy obejmuje walce statyczne, wibracyjne i udarowe, a kryterium stanowi sposób przekazywania energii do podłoża [1][2][3]. Statyczne działają masą i sprawdzają się w warstwach wykończeniowych, gdzie liczy się równomierność i gładkość [1][3][5]. Wibracyjne dodają energię drgań do 50 Hz, skutecznie zagęszczając grunty na większą głębokość, co pozwala szybciej uzyskać wymaganą gęstość również przy większej miąższości warstw [2][5]. Udarowe wykorzystują spadające obciążniki, co intensyfikuje proces konsolidacji w specyficznych warunkach materiałowych [2][3].

Który układ bębnów wybrać?

Wybór między walcem jednobębnowym a walcem dwubębnowym zależy od szerokości roboczej, manewrowości i oczekiwanej wydajności zagęszczania w jednym przejeździe [1][7][8]. W układzie tandemowym dwa bębny zapewniają dwukrotne przejście po tym samym torze w jednym cyklu, co skraca czas pracy na odcinkach wymagających wysokiej jednorodności zagęszczenia [1][7]. W trakcie ruchu bębny mogą obracać się przeciwnie względem siebie, co stabilizuje linię przejazdu i równomiernie dociska mieszankę do podłoża [2][3][5][7][10].

Jakie znaczenie ma konstrukcja wałów i ogumienia?

Rodzaj wałów definiuje przystosowanie do konkretnego materiału i oczekiwanej tekstury nawierzchni [1][2][3][4][6][8]. Gładkie wały stalowe zapewniają równą powierzchnię i są wybierane do zagęszczania twardych nawierzchni takich jak asfalt i beton, szczególnie na etapie ustalania profilu i gładkości [1][3][4][8]. Wały okołkowane określane jako kolczaste intensywnie penetrują i rozdrabniają grunty spoiste, co ułatwia dogęszczanie warstw konstrukcyjnych [1][2][3][7].

Wały ogumione znane też jako pneumatyczne przenoszą nacisk poprzez opony, dzięki czemu adaptują się do mikronierówności i ograniczają ryzyko uszkodzeń delikatnych warstw asfaltowych, a jednocześnie dobrze współpracują z glebami spoistymi [3][4][8]. W praktyce spotyka się również rozwiązania siatkowe i tarczowe, wybierane pod specyficzne zadania strukturyzujące i wzmacniające łączenie warstw [2][6][8].

Na co zwrócić uwagę w budowie i wyposażeniu walca?

Ważne elementy konstrukcyjne to rama nośna, bębny stalowe lub ogumione, koła jezdne w układach jednobębnowych, mechanizm wibracyjny oraz osprzęt typu lemiesz lub zrywaki, które wspomagają obróbkę i profilowanie warstwy [1][3][4][6][8]. Warianty kombinowane łączą bęben stalowy z osią ogumioną, zwiększając wszechstronność na odcinkach, gdzie potrzebne jest jednocześnie zagęszczenie i wygładzenie [1][3][8].

Dla jakości kluczowe są płynny rozruch oraz łagodna zmiana kierunku jazdy, które zapobiegają powstawaniu fal i nadmiernych naprężeń w świeżych warstwach [4][6][10]. Takie sterowanie przekłada się na równomierny rozkład energii i mniejszą liczbę poprawek [4][10].

Gdzie stosuje się walce budowlane?

Walce drogowe wykorzystuje się przy budowie i utrzymaniu dróg, chodników, lotnisk, nasypów oraz warstw pod fundamenty, gdzie wymagane są trwałość i nośność podłoża [1][2][3][5][8]. Dobór typu odpowiada zadaniu roboczemu i materiałowi obrabianemu, aby osiągnąć wymaganą gęstość i teksturę warstwy w projekcie infrastrukturalnym [1][8][9].

Walce statyczne wspierają prace wykończeniowe na wierzchnich warstwach, walce wibracyjne odpowiadają za szybkie dogęszczenie na większą głębokość do około 4 m, a walce ogumione zapewniają bezpieczne i równomierne dociśnięcie warstw asfaltowych oraz efektywne działanie na glebach spoistych [1][2][3][5][8].

Dlaczego masa i częstotliwość wibracji mają znaczenie?

Masa całkowita wpływa na głębokość i intensywność zagęszczania, dlatego cięższe konfiguracje stosuje się do warstw wymagających mocniejszego docisku, a lżejsze do precyzyjnego wykończenia [1][3][7][8]. Częstotliwość wibracji regulowana do 50 Hz oraz amplituda pozwalają dopasować energię dynamiczną do rodzaju materiału, co przyspiesza uzyskanie wymaganej gęstości i skraca liczbę przejazdów [2][5]. Synergia odpowiedniej masy i właściwie dobranych drgań przekłada się na trwałość i jednorodność zagęszczonej warstwy [2][5][7].

Jak dobrać walec do materiału i zadania?

Przy gruntach spoistych wybieraj wały ogumione lub okołkowane, które skuteczniej penetrują i domykają strukturę, a na mieszankach asfaltowych preferuj układy dwubębnowe tandemowe z gładkimi bębnami dla równomiernej powierzchni i stabilnego profilu [1][3][7][8]. Przy warstwach o większej grubości i wymaganej głębi działania stawiaj na walec wibracyjny z dostrajaną częstotliwością i masą, co ograniczy liczbę przejazdów i ułatwi osiągnięcie parametrów laboratoryjnych na budowie [2][5][8]. W projektach specjalnych, takich jak skarpy lub wysypiska, rozważ konstrukcje dedykowane do pracy na pochyłościach i niejednorodnym podłożu [1][6][7][8].

Czy warto wybierać walce kombinowane?

Walce kombinowane łączące bęben stalowy i oś ogumioną zwiększają elastyczność operacyjną, ponieważ w jednym przejeździe uzyskujesz zarówno docisk punktowy i liniowy, jak i efekt wygładzający, co poprawia kontakt między warstwami i ogranicza korekty wykończeniowe [1][3][8]. Taka konfiguracja jest pomocna przy zmiennym materiale i częstych przejściach między odcinkami o różnych wymaganiach technologicznych [1][8].

Na co zwrócić uwagę wybierając walce budowlane?

• Dobierz sposób oddziaływania statyczny, wibracyjny lub udarowy do wymagań materiału i głębokości zagęszczenia, pamiętając o możliwościach drgań do 50 Hz i zasięgu działania do 4 m [2][3][5].
• Wybierz układ bębnów pod wydajność zadania walec dwubębnowy dla dwukrotnego przejazdu zagęszczającego w jednym cyklu, walec jednobębnowy dla lepszej manewrowości i pracy kombinowanej z kołami [1][7][8].
• Dopasuj rodzaj wałów gładkie stalowe do asfaltu i betonu, okołkowane do gruntów spoistych, ogumione do delikatnych warstw asfaltowych i gleb plastycznych, a warianty siatkowe lub tarczowe do zadań specjalnych [1][2][3][4][6][8].
• Sprawdź kluczowe komponenty rama, bębny, mechanizm wibracyjny, koła w układach jednobębnowych oraz dostępność lemiesza lub zrywaków dla wsparcia profilowania i obróbki warstw [1][3][4][6][8].
• Zwróć uwagę na sterowanie płynny rozruch i łagodna zmiana kierunku ograniczają fale i nierówności, poprawiając jednorodność zagęszczenia [4][6][10].
• Uwzględnij zastosowanie docelowe drogi, chodniki, lotniska, nasypy i fundamenty, aby właściwie zestawić parametry maszyny z wymaganiami projektu [1][2][3][5][8][9].
• Rozważ walce kombinowane jeśli potrzebujesz większej wszechstronności na odcinkach o zróżnicowanych wymaganiach technologicznych [1][3][8].

Staranny dobór konfiguracji bębnów, rodzaju wałów, masy i parametrów wibracji pozwala uzyskać stabilną, jednorodnie zagęszczoną konstrukcję nawierzchni, minimalizując liczbę przejazdów i ryzyko poprawek w późniejszych etapach robót [1][2][3][5][7][8][10].

Źródła:

1. https://mojbytom.pl/artykuly/artykul/walce-drogowe-rodzaje-i-zastosowania
2. https://adrkurs.pl/publikacje/maszyny-budowlane-walce/
3. https://bialecki.pl/poradnik-blog/walec-drogowy-jak-dziala-i-jakie-rodzaje/
4. https://drogisamorzadoweonline.pl/technologie/walce-drogowe-stalowe-i-ogumione-podobienstwa-i-roznice
5. https://bctrent.pl/jak-dziala-walec-drogowy-poznaj-tajniki-pracy-walca/
6. https://pl.wikipedia.org/wiki/Walec_(maszyna)
7. https://blog.mascus.pl/rodzaje-walcow-drogowych-bomag-ich-funkcje-zalety-i-zastosowania/
8. https://www.basworld.com/pl/content/walec-rodzaje-i-zastosowanie
9. https://ramirent.pl/ramiporadnik/artykul/zastosowanie-walca-budowlanego-oraz-informacje-o-jego-wynajmie-n678
10. https://uprawnienia-budowlane.com/maszyny-walcowe/
